Carlos
Jorge Nogueira de Castro[1]
Resumo:
O presente material,
tem por objetivo possibilitar aos novos usuários de software de
geoprocessamento, condições para realizar operações iniciais, como: inserção de
camada vetoriais, segregação e/ou filtros destas, e simbolização. Operações
consideradas de baixa complexidade, mas que são fundamentais para alcançar uma
Representação Cartográfica. Para efeito de organização didática, o presente
material, encontra-se dividido em três sessões, são elas: Inserindo
Camada Vetorial; Criando uma Nova Camada Vetorial Simbolização
de Camada Vetorial, onde são apresentadas as etapas necessárias para a execução
dessa atividade. Destarte, para efeito demonstrativo usaremos duas camadas
vetoriais Limite de Bairros e Vias Urbanas, tendo como recorte maior Belém e
Região Metropolitana, estas camadas serão necessárias para um estudo sobre os
bairros de Canudos, Guamá, São Braz, e Terra Firme, culminando com a
Representação Cartográfica intitulada: BELÉM:
PLANTA DOS BAIRROS DE CANUDOS, GUAMÁ, SÃO BRAZ, E TERRA FIRME.
Palavras-Chave:
Organização – Filtro – Feições – Representação.
Quantum Gis: Inserção: Criação, e Simbolização de camadas vetoriais, procedimentos básicos.
O
presente material encontra-se dividido em três sessões, que devem ser seguidos
paulatinamente para que ao fim o objetivo seja alcançado com êxito. A versão
2.14 [Essen], foi a melhor opção para a execução dessa atividade, a mesma
encontra-se em nível de estabilidade, proporcionando aos usuários iniciantes, e
intermediários menos percalços ao longo de suas atividades.
1. Inserindo
Camada Vetorial
Ao
abrir a tela inicial do Quantum Gis,
procure o Ícone: Vetorial
[
].
Em
seguida aparecerá uma caixa com o nome Adicionar Camada Vetorial, clique em Buscar...
Ao
clicar no ícone Buscar,
o Quantum Gis solicita que você
indique o diretório [onde se encontra] e o nome do Arquivo Vetorial que deseja abrir.
Selecione
a camada Limite
Bairros Belém e Região Metropolitana.shp
Após
identificar o diretório e selecionar o arquivo, ou seja, a Camada Vetorial Limite Bairros Belém e Região Metropolitana.shp você
deve clicar em Abrir.
De
início o Quantum Gis deve desenhar a
geometria na tela inicial com cores preestabelecidas [conforme a imagem a
seguir].
Para
identificar os nomes de cada Bairro de Belém e Região Metropolitana, você deve
clicar na Camada Vetorial Limite Bairros Belém e Região Metropolitana.shp
[com o botão direito] na Camada Vetorial,
e em seguida em Propriedades.
Em Propriedades... vá a aba Rótulos.
Nesta [na aba], você
deve alterar a opção de: Não Rotular; para: Mostrar
Rótulos para as Camadas, assim, deve ser ativado o campo Rotular com: abc NAME > OK.
Em resumo: Mostrar Rótulos para as Camadas
Rotular com: abc NAME > OK.
Pronto, você inseriu os
nomes dos bairros na camada Limite Bairros Belém e Região Metropolitana.shp
De
posse dos nomes dos bairros, você pode verificar a contiguidade dos mesmos.
Assim, vamos selecionar os quatro bairros contíguos, ou seja, que podem compor
uma região de operação, são eles: Canudos, Guamá, São Braz, e Terra Firme[2].
Para selecionar os mesmos use a ferramenta Filtrar.
Clique
com o botão direito na Camada Vetorial Limite Bairros Belém e Região Metropolitana.shp > Filtrar.
Nesse
momento você deve ter em mente quais bairros você quer separar e/ou segregar.
Destarte, vamos fazer esta separação a partir da seguinte expressão:
"NAME" =
'Canudos' OR "NAME" = 'São Braz' OR "NAME" = 'Terra Firme'
OR "NAME" = 'Guamá'
Ao
fim, clique em > OK
Para
que seja possível a visualização da área filtrada, clique com o botão direito
na Camada Vetorial Limite Bairros Belém e Região Metropolitana.shp
> Aproximar para a camada.
Nesse
momento, os bairros selecionados estão em condições de gerarem uma Nova Camada Vetorial, que será objeto
de alterações na próxima sessão.
2.
Criando uma Nova Camada Vetorial
Essa
operação é relativamente simples, você deve clicar [com o botão direito] na Camada Vetorial Limite Bairros Belém e Região
Metropolitana.shp > Salvar Como...
Em, Salvar Camada
Vetorial como...
Formato:
Shapefile [manter]
Salvar
Como:
[selecione o diretório] coloque o nome = Bairros de
Estudo > Salvar
Após selecionar o
diretório e nomear a Nova Camada Vetorial: Bairros
de Estudo.shp, clique em salvar e em seguida, Ok.
Nesse
momento, você possui a Camada Vetorial Bairros de Estudo.shp.

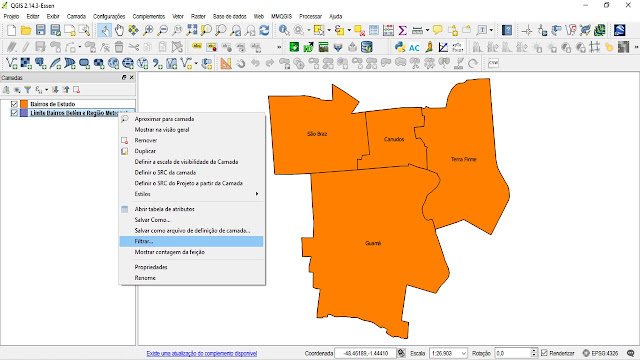

Após
atingir o propósito de segregar os Bairros
de Estudo, cliquem como o botão direito na Camada Vetorial: Limite Bairros Belém e Região Metropolitana.Shp e
vá em Filtro...
Em Ferramenta de Consulta, cliquem
em Limpar,
e dê o OK.
Após
realizar a limpeza da expressão que segregava as feições a Camada Vetorial: Limite Bairros Belém e Região Metropolitana.Shp volta
a apresentar todos os bairros da RMB.
Nesse
momento há a necessidade de inserção de mais uma Camada Vetorial: Vias Belém e
Região Metropolitana.shp.
Assim:
Vá em Vetorial...
Ao
clicar no botão Buscar
o Quantum Gis pede que você indique
o diretório e o arquivo vetorial que deseja abrir. Selecione a Camada Vetorial:
Vias Belém e Região Metropolitana.shp.
Clique
em Vetorial > Buscar
Após abrir, você deve
colocar em ordem as camadas, são elas:
ü 1ª Vias Belém e
Região Metropolitana.shp.
ü 2ª Bairros de
Estudo.shp
ü 3ª Limite Bairros
Belém e Região Metropolitana.Shp
Obs.
Inicialmente as cores são estabelecidas pelo Quantum Gis, na sessão seguinte vamos realizar as simbolizações.
3. Simbolização de Camada Vetorial
Após organizadas as Camadas Vetoriais, vamos na primeira: Vias Belém e
Região Metropolitana.shp clique [com
botão direito] vá em Propriedades.
Em Propriedades > Estilo
> Símbolo
Simples...
Selecione
a Cor: Vermelha;
na espessura:
0,16000 > OK
Em
seguida faça a simbolização da Camada
Vetorial: Bairros
de Estudo.shp
Clique
na Camada Vetorial: Bairros de Estudo.shp, e novamente clique [dessa vez com botão direito] em Propriedades.
Em Propriedades > Estilo
> Categorizado
Selecione
a Coluna: abc
NAME > Classificar [depois você pode mudar as cores de cada bairro, com
um duplo clique você pode alterar as cores dos mesmos] > OK
E
por último, faça a simbolização da Camada
Vetorial: Limite
Bairros Belém e Região Metropolitana.Shp
Clique
na Camada Vetorial: Limite Bairros Belém e Região Metropolitana.Shp,
e novamente clique [dessa vez com botão
direito] em Propriedades.
Em Propriedades > Estilo
> Símbolo
Simples
Selecione
a Preenchimento
Simples > Selecione a Cor: Branca;
na Borda:
Preta > OK
Ao
fim seu projeto deve apresentar a seguinte forma:
E
em um plano mais específico, você criou a possibilidade de elaborar a seguinte
Representação Cartográfica, que daremos o seguinte título: BELÉM: PLANTA DOS BAIRROS DE CANUDOS, GUAMÁ, SÃO BRAZ, E TERRA FIRME.
Considerações.
Ao
fim desse material esperamos que você tenha alcançado êxito na compreensão dos
procedimentos necessários para manipulação de camadas vetoriais. Acreditamos que usuários que possuem versões
menos ou mais recentes, possam também alcançar esses procedimentos, com algumas
alterações. Acredita-se que operações em tutoriais de Geoprocessamento, devem
ser representativos para a realidade em que vivemos, pensando assim,
estabelecemos o recorte de quatro bairros, de Belém. Mas é possível que tais
operações sejam realizadas em outros recortes territoriais.
Belém, 25 de
setembro de 2016.
[1] - Geógrafo
Mestre em Geografia (PPGEO-UFPA), com especialização em Geoprocessamento e
Ordenamento Territorial. Docente na Universidade do Estado do Pará (UEPA),
pesquisador pelos grupos: Geoprocessamento, Cartografia e Agrária
(GEOCARTA-UEPA) e Grupo Acadêmico de Produção do Território Meio Ambiente
Amazônia (GAPTA-UFPA). E-mail: carlosjorge319@gmail.com
[2] - Antes de seguir para a realização de Filtro, você deve compreender a
diferença entre Campo e Valores; vamos exemplificar que o Campo equivale a uma coluna do Excel,
onde na mesma você encontra os Valores,
ou seja, o nome de cada bairro.
