A
análise das Bacias Hidrográficas, bem como de suas sub-bacias, apresenta-se
como uma temática essencial as diversas ciências. Em especial, para a
geografia, quando se trata dos cursos d’água amazônicos. Por ocasião da finalização do primeiro Curso de
Geoprocessamento ofertado pelo Grupo de Estudos e Observação Cartográfica da
Amazônia (GEOCAM), intitulado “Sistema de
Informação Geográfica e o Geoprocessamento aplicado à Analise Territorial”,
com uso do Software – Quantum Gis 2.18 [Las Palmas], estabeleceu-se entre os
presentes a análise geo-ambiental, por geoprocessamento, de uma sub-bacia hidrográfica.
O recorte geo-ambiental
que
apresentamos trata-se da análise realizada ao longo de 2018, sob a perspectiva
dos cursos hídricos integrados a sub-bacia hidrográfica do Igarapé Santo
Antônio, situado no município de Magalhães Barata-PA. Contudo, este levantamento
cartográfico ganhou corpo científico e foi incorporado ao Trabalho de Conclusão
de Curso (TCC) em Geografia, intitulado: “A Fragmentação Territorial da
Zona Costeira do Nordeste Paraense: Dinâmicas Territoriais da Pesca na Reserva
Extrativista Marinha de Cuiarana, município de Magalhães Barata – Pa” desenvolvida
pelo pesquisador Nonato Sousa Gonçalves (Data de Aprovação: 21/01/2019).
Entretanto, neste momento apresentamos os momentos iniciais de desenvolvimento
do Projeto Cartográfico da pesquisa acima mencionada, e que foi conduzida no
âmbito do Grupo de Estudos e Observação Cartográfica da Amazônia (GEOCAM)
vinculado a Universidade do Estado do Pará (UEPA).
Objetivo:
Identificar e
Analisar por meio dos Sistemas de Informações Geográficas (SIG's) a sub-bacia hidrográfica
do Igarapé Santo Antônio.
Objetivos Específicos:
- Identificar as reais dimensões geo-ambientais dos elementos hídricos presentes na área sub-bacia.
- Compreender o potencial hídrico, com a disposição das nascentes e as dimensões da sub-bacia e dos cursos hídricos presentes na mesma.
O uso do Sistema de
Informação Geográfica (SIG) e do geoprocessamento possibilita uma melhor
leitura geográfica, no ambiente geomorfológico do ambiente fluvial, a partir da
utilização de tecnologias disponibilizadas em Sensoriamento Remoto (SR) aplicáveis
no estudo das formas e dos processos fluviais.
Para melhor compreensão, comumente, a bacia
hidrográfica ou drenagem, são entendidas como áreas da superfície terrestre
drenada por um rio principal e seus tributários, onde o divisor de água marca o
limite topográfico da zona de abastecimento da bacia de drenagem, originado
pela precipitação, conforme a figura 1.
Na figura, estão identificados os elementos iniciais de uma análise: o curso d'água principal e seus afluentes, o divisões de águas, e o Exutório, com estes elementos representados em ambiente computacional, as operações com geoprocessamento permitirão novas análises, tais como a Classificação Hierárquica da Bacias de Drenagem, figura 2.

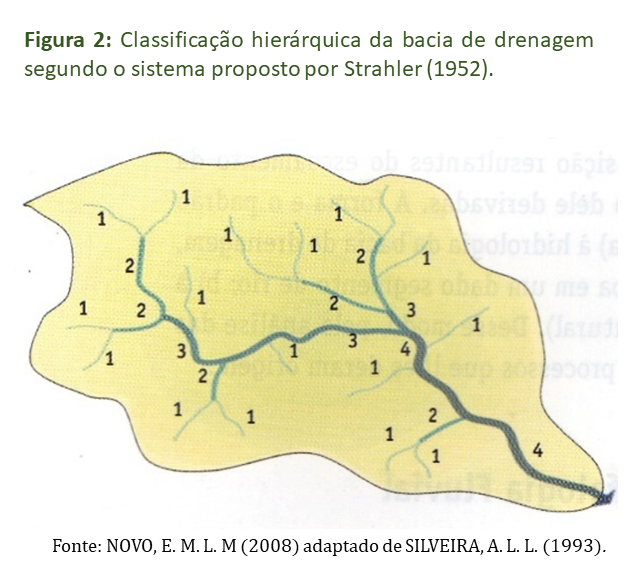

Na figura 2, observa-se a classificação da
bacia hidrográfica, distinguindo a ordem dos cursos d’água a partir das
nascentes acompanhando o fluxo até a foz. Os rios são canais de escoamento
concentrado da água que permitem sua transferência, por gravidade, das regiões
mais altas para as mais baixas (NOVO, 2008, p-220).
A base conceitual acima apresentada permite a construções iniciais acerca do objeto de estudo, desta forma, foi utilizada uma imagem da Missão Topográfica Radar Shuttle (do inglês SRTM) que é uma missão espacial para obter um modelo digital do terreno da superfície terrestre. A mesma pode ser encontrada gratuitamente nos sites da Empresa Brasileira de Pesquisa Agropecuária (EMBRAPA), e no Instituto Nacional de Pesquisa Espaciais (INPE), dentre outros. Assim, a aquisição da imagem nos permite alcançar a altimetria, elemento necessário análise da Sub-Bacia Hidrográfica.
A Atividade Complementar do I
– CURSO de: Sistema de Informação Geográfica e o Geoprocessamento aplicados à
Analise Territorial, ofertado pelo GEOCAM, a qual será utilizado o software Quantum-Gis, versão 2.18.
De posse da delimitação da Sub-bacia Hidrográfica do Igarapé do
Santo Antônio – Magalhães Barata, solicita-se.
ü A Camada Vetorial da Área
da Sub-bacia Santo Antônio [M. Barata] com
o Cálculo de Área.
ü Camada Vetorial do Perímetro
da Sub-bacia Santo Antônio [M. Barata]
com o Cálculo de Percurso.
ü Camada Vetorial dos Cursos
D’Água da Sub-bacia Santo Antônio [M. Barata] com Cálculo do Percurso, e Classificação
hierárquica[1],
conforme a figura 2.
ü Camada Vetorial do Curso
D’Água Principal da Sub-bacia Santo Antônio [M. Barata], com o Cálculo do Percurso.
ü Camada Vetorial das Nascentes
da Sub-bacia Santo Antônio
[M. Barata].
ü Camada Vetorial das Confluências
da Sub-bacia Santo Antônio [M. Barata].
Etapas
de Execução no Geoprocessamento das Camadas Vetoriais.
Para realizar a atividade
descrevemos os procedimentos para cada etapa:
1. De posse da Camada Vetorial 1. Área da Sub-bacia, vá em:
Vetor
> Geometrias > Polígonos para Linhas...
Camada
de Entrada = Área da Sub-bacia Santo Antônio [M.
Barata] > [Creat Temporary
Layer] > Rum...
Após
carregar, Salve para a Pasta
Atividades (selecione o diretório da
mesma) com o nome Perímetro da Sub-bacia Santo
Antônio [M. Barata] com o Cálculo de percurso.
Abra
a Tabela de Atributos, crie um Novo Campo [Número Decimal = 10 de Comprimento e 3 de Precisão], e use a Expressão: $Length > OK.
2. De posse da Camada Vetorial Cursos
D’Água da Sub-bacia Santo Antônio [M. Barata], possivelmente já
existente desde na sua base de dados.
Abra
a Tabela de Atributos, crie um Novo Campo [Número Decimal = 10 de Comprimento e 3 de Precisão], e use a Expressão: $Length > OK.
3. Ainda de posse de posse da Camada Vetorial Cursos D’Água da Sub-bacia Santo Antônio [M. Barata],
também já existente desde na sua base de dados.
Selecione
Todas as feições que compõem o Curso principal (o mais extenso), após vá em...
Salvar
Como > Curso D’Água Principal da
Sub-bacia > [X] Salvar Somente Feições
Selecionadas > OK.
Abra
a Tabela de Atributos, crie um Novo Campo [Número Decimal = 10 de Comprimento e 3 de Precisão], e use a Expressão: $Length > OK.
4. Para a identificação das Nascentes
da Sub-bacia, siga o procedimento...
Vetor
> Geometrias > Extrair Nós...
Camada
de Entrada = Cursos D’Água da Sub-bacia Santo
Antônio [M. Barata] > [Creat Temporary Layer] > Rum...
Após
carregar, Salve para a Pasta
Atividades com o nome: Vértices no Curso
D’Água da Sub-bacia Santo Antônio [M. Barata] com o Cálculo de percurso.
Importante:
Esta camada, lhe dará a possibilidade
de gerar as duas próximas camadas, Nascentes e Confluências nos Cursos D’Água.
Assim, você deve fazer uma higienização, Alternando Edição e Selecionando as
Feições que não sejam de Nascentes nem de Confluências.
Ao
fim, Salve as Edições, e Feche Alternar Edição...
Após
a higienização você deverá ter somente Vértices que demarcam as Nascentes e as
Confluências. Assim, inicie com as Nascentes, selecione somente as feições
correspondentes, ao fim vá em...
Salvar
Como > Nascentes na Sub-bacia > [X] Salvar Somente Feições Selecionadas > OK.
Importante:
Para não haver duplicidade, vá em: Desfazer Seleção em Todas as Camadas,
após este procedimento selecione somente as Confluências, e ao fim...
Salvar Como > Confluências na Sub-bacia > [X] Salvar Somente Feições Selecionadas > OK.
De posse de todas as Camadas
Vetoriais geradas na etapa anterior, você estará em condições de preencher o
quadro a seguir:
Quadro 1: Análise Final do
Geoprocessamento na Área de Estudo.
Camada Vetorial
|
Resultado Após Análise
|
Nascentes da
Sub-bacia
|
Total = 7 Nascentes Santo Antônio
|
Confluências da
Sub-bacia
|
Total = 12 Confluências Santo Antônio
|
Curso D’Água
Principal
|
Extensão de = 16,286Km Santo Antônio
|
Cursos D’Água da
Sub-bacia
|
Extensão de = 46,129Km Santo Antônio
|
Perímetro da
Sub-bacia.
|
Extensão de = 45,806Km Santo Antônio
|
Área da Sub-bacia
|
Área de = 64,315Km² Santo Antônio
|
Fonte: Org. Geocam
(2017).
|
|
Com base nas informações organizadas
esperamos que você tenha compreendido a importância dos procedimentos descritos
nesta atividade, e por último, solicitamos que você encaminhe em anexo, todas
as Camadas Vetoriais realizadas em seu exercício.
Certos
de que você executará com êxito todas as etapas.
É com satisfação que nós,
pesquisadores do Grupo de Estudos e Observação Cartográfica da Amazônia
(GEOCAM) apresentamos o resultado do Projeto Cartográfico com dados inéditos, alcançadas
após sucessivas etapas de geoprocessamento no software Quantum Gis, que
resultou na Representação Cartográfica expressa o recorte geo-ambiental da sub-bacia Santo
Antônio, em Magalhães Barata-PA.
Texto: Geocam (2019).
Referência
GONÇALVES, Nonato Sousa. A Fragmentação
Territorial da Zona Costeira do Nordeste Paraense: Dinâmicas Territoriais da
Pesca na Reserva Extrativista Marinha de Cuiarana, município de Magalhães
Barata - Pa. Igarapé-Açu: Universidade do Estado do Pará (Trabalho de Conclusão
de Curso em Geografia), 2019.
NOVO, Evlyn Márcia L. de M. “Ambientes
Fluviais”. Em Geomorfologia: conceitos e tecnologias atuais. FLORENZANO, Teresa
Gallotti. São Paulo: Oficina de Textos, 2008.
____________________________________________
[1]
- Para realizar a Classificação Hierárquica, você deve ir a Tabela de Atributos
e criar um novo campo, que deverá ter o nome “Hierarquia”. Nela, deve-se
inserir a ordem do curso d’água na feição, cada uma selecionada separadamente.
